Porte-fusibles Fusible à cartouche Fusible miniatureDescription
F84 15 A bleuBloc de commandes, groupe d’instruments
F85 10 A rougeModule de sac gonflable
F86 10 A rougeModule de sac gonflable
F87 10 A rouge Suspension pneumatique – selon l’équipement, traction
de remorque, module de commande de colonne de di- rection
F88 15 A bleuGroupe d’instruments du tableau de bord
F90 et F91 20 A jaune Prise de courant (sièges arrière) – caractéristique définie
par l’utilisateur
F93 20 A jauneAllume-cigare
F94 10 A rougeLevier de vitesses, module de la boîte de transfert
F95 10 A rouge Caméra d’aide au recul, système d’aide au stationnement
ENTRETIEN DE VOTRE VÉHICULE
769

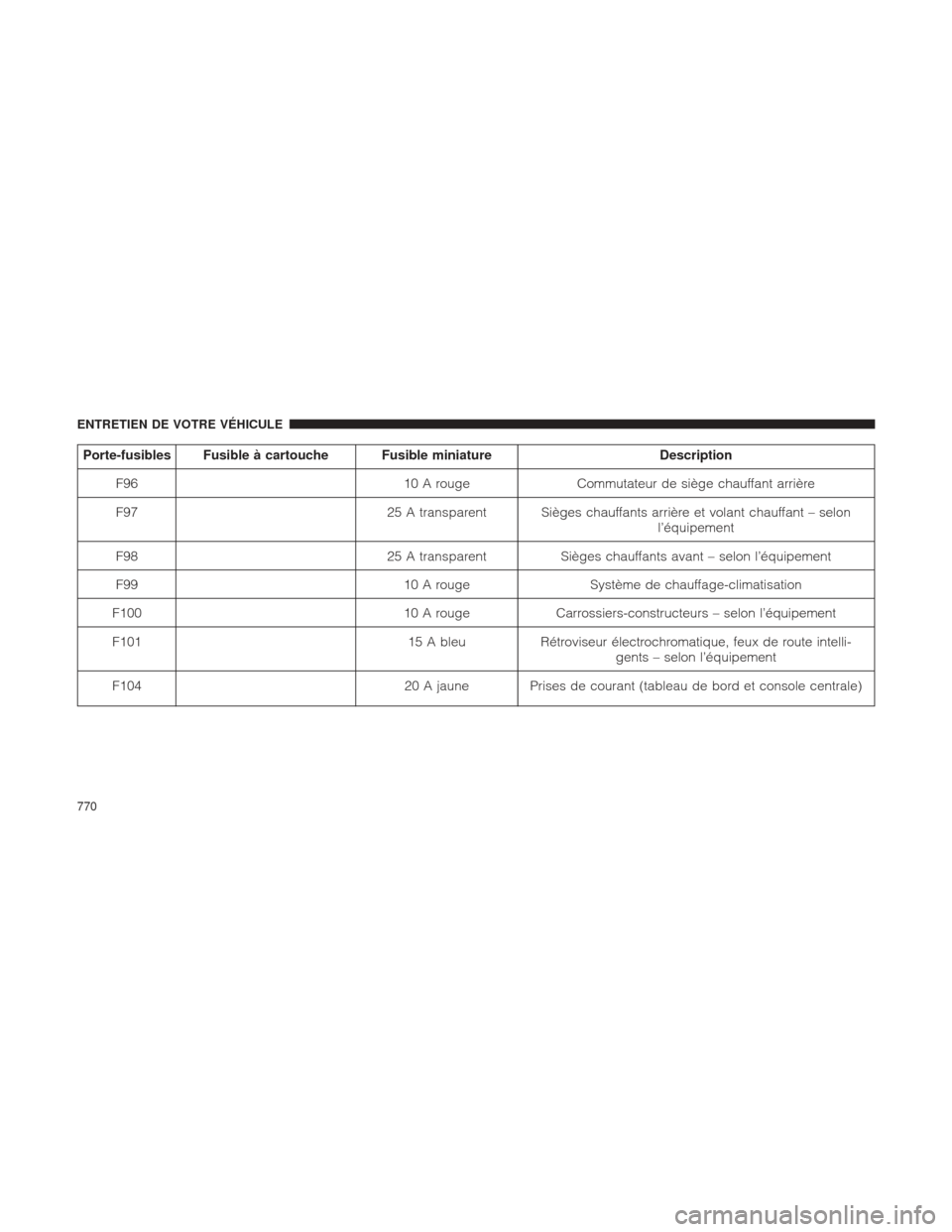

Porte-fusibles Fusible à cartouche Fusible miniatureDescription
F96 10 A rougeCommutateur de siège chauffant arrière
F97 25 A transparent Sièges chauffants arrière et volant chauffant – selon
l’équipement
F98 25 A transparentSièges chauffants avant – selon l’équipement
F99 10 A rougeSystème de chauffage-climatisation
F100 10 A rougeCarrossiers-constructeurs – selon l’équipement
F101 15 A bleuRétroviseur électrochromatique, feux de route intelli-
gents – selon l’équipement
F104 20 A jaune Prises de courant (tableau de bord et console centrale)
ENTRETIEN DE VOTRE VÉHICULE
770

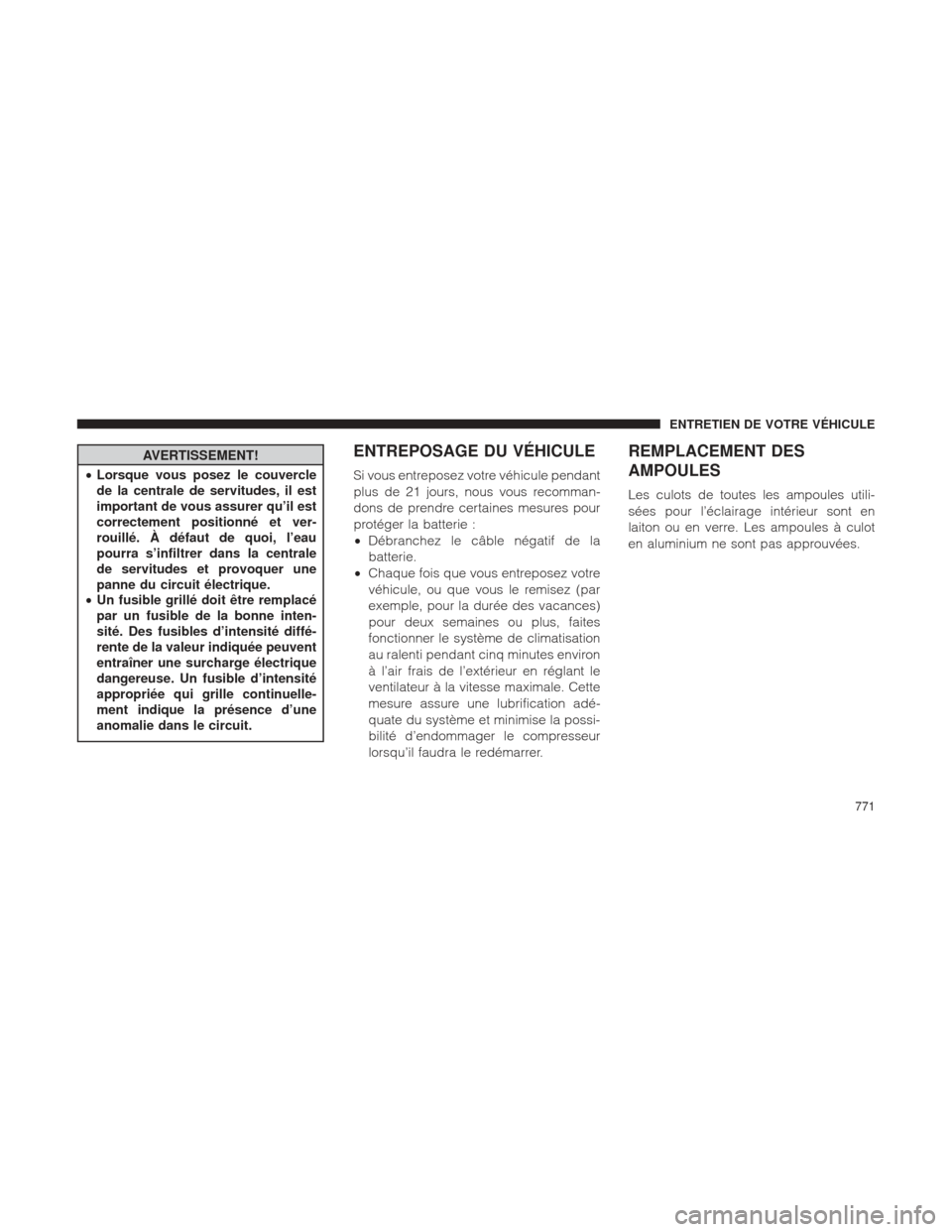

AVERTISSEMENT!
• Lorsque vous posez le couvercle
de la centrale de servitudes, il est
important de vous assurer qu’il est
correctement positionné et ver-
rouillé. À défaut de quoi, l’eau
pourra s’infiltrer dans la centrale
de servitudes et provoquer une
panne du circuit électrique.
• Un fusible grillé doit être remplacé
par un fusible de la bonne inten-
sité. Des fusibles d’intensité diffé-
rente de la valeur indiquée peuvent
entraîner une surcharge électrique
dangereuse. Un fusible d’intensité
appropriée qui grille continuelle-
ment indique la présence d’une
anomalie dans le circuit.ENTREPOSAGE DU VÉHICULE
Si vous entreposez votre véhicule pendant
plus de 21 jours, nous vous recomman-
dons de prendre certaines mesures pour
protéger la batterie :
• Débranchez le câble négatif de la
batterie.
• Chaque fois que vous entreposez votre
véhicule, ou que vous le remisez (par
exemple, pour la durée des vacances)
pour deux semaines ou plus, faites
fonctionner le système de climatisation
au ralenti pendant cinq minutes environ
à l’air frais de l’extérieur en réglant le
ventilateur à la vitesse maximale. Cette
mesure assure une lubrification adé-
quate du système et minimise la possi-
bilité d’endommager le compresseur
lorsqu’il faudra le redémarrer.
REMPLACEMENT DES
AMPOULES
Les culots de toutes les ampoules utili-
sées pour l’éclairage intérieur sont en
laiton ou en verre. Les ampoules à culot
en aluminium ne sont pas approuvées.
ENTRETIEN DE VOTRE VÉHICULE
771

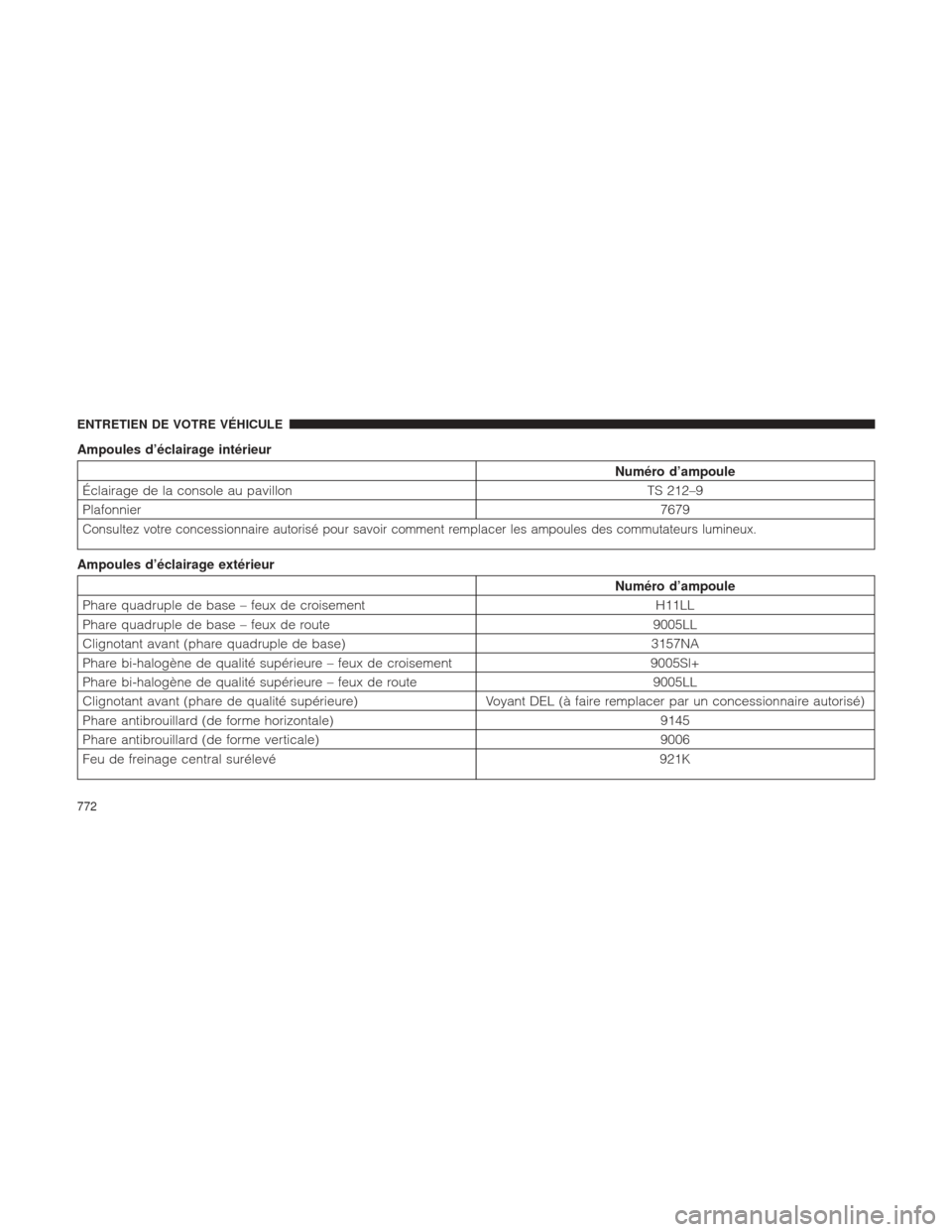

Ampoules d’éclairage intérieur
Numéro d’ampoule
Éclairage de la console au pavillon TS 212–9
Plafonnier 7679
Consultez votre concessionnaire autorisé pour savoir comment remplacer les ampoules des commutateurs lumineux.
Ampoules d’éclairage extérieur
Numéro d’ampoule
Phare quadruple de base – feux de croisement H11LL
Phare quadruple de base – feux de route 9005LL
Clignotant avant (phare quadruple de base) 3157NA
Phare bi-halogène de qualité supérieure – feux de croisement 9005Sl+
Phare bi-halogène de qualité supérieure – feux de route 9005LL
Clignotant avant (phare de qualité supérieure) Voyant DEL (à faire remplacer par un concessionnaire autorisé)
Phare antibrouillard (de forme horizontale) 9145
Phare antibrouillard (de forme verticale) 9006
Feu de freinage central surélevé 921K
ENTRETIEN DE VOTRE VÉHICULE
772

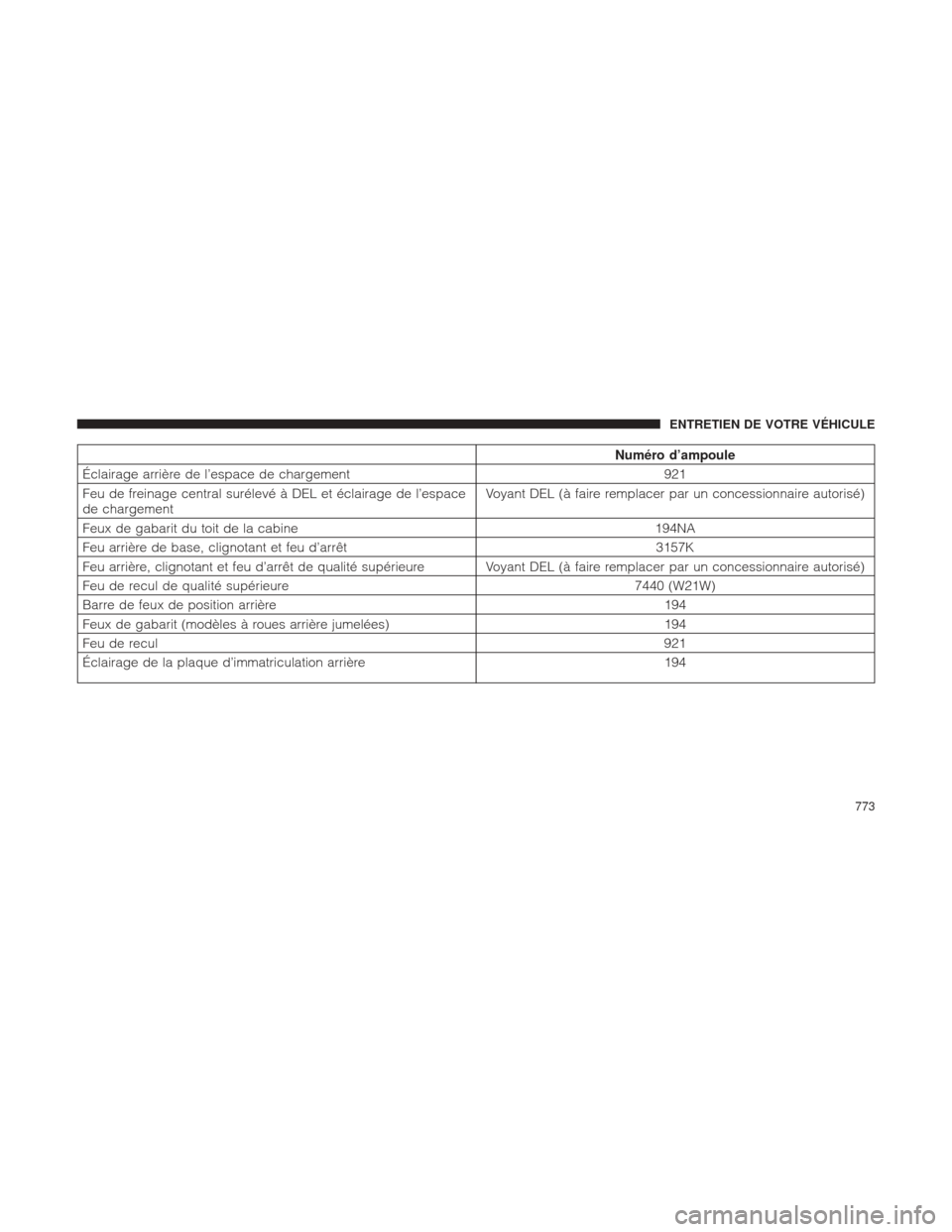

Numéro d’ampoule
Éclairage arrière de l’espace de chargement 921
Feu de freinage central surélevé à DEL et éclairage de l’espace
de chargement Voyant DEL (à faire remplacer par un concessionnaire autorisé)
Feux de gabarit du toit de la cabine 194NA
Feu arrière de base, clignotant et feu d’arrêt 3157K
Feu arrière, clignotant et feu d’arrêt de qualité supérieure Voyant DEL (à faire remplacer par un concessionnaire autorisé)
Feu de recul de qualité supérieure 7440 (W21W)
Barre de feux de position arrière 194
Feux de gabarit (modèles à roues arrière jumelées) 194
Feu de recul 921
Éclairage de la plaque d’immatriculation arrière 194
ENTRETIEN DE VOTRE VÉHICULE
773

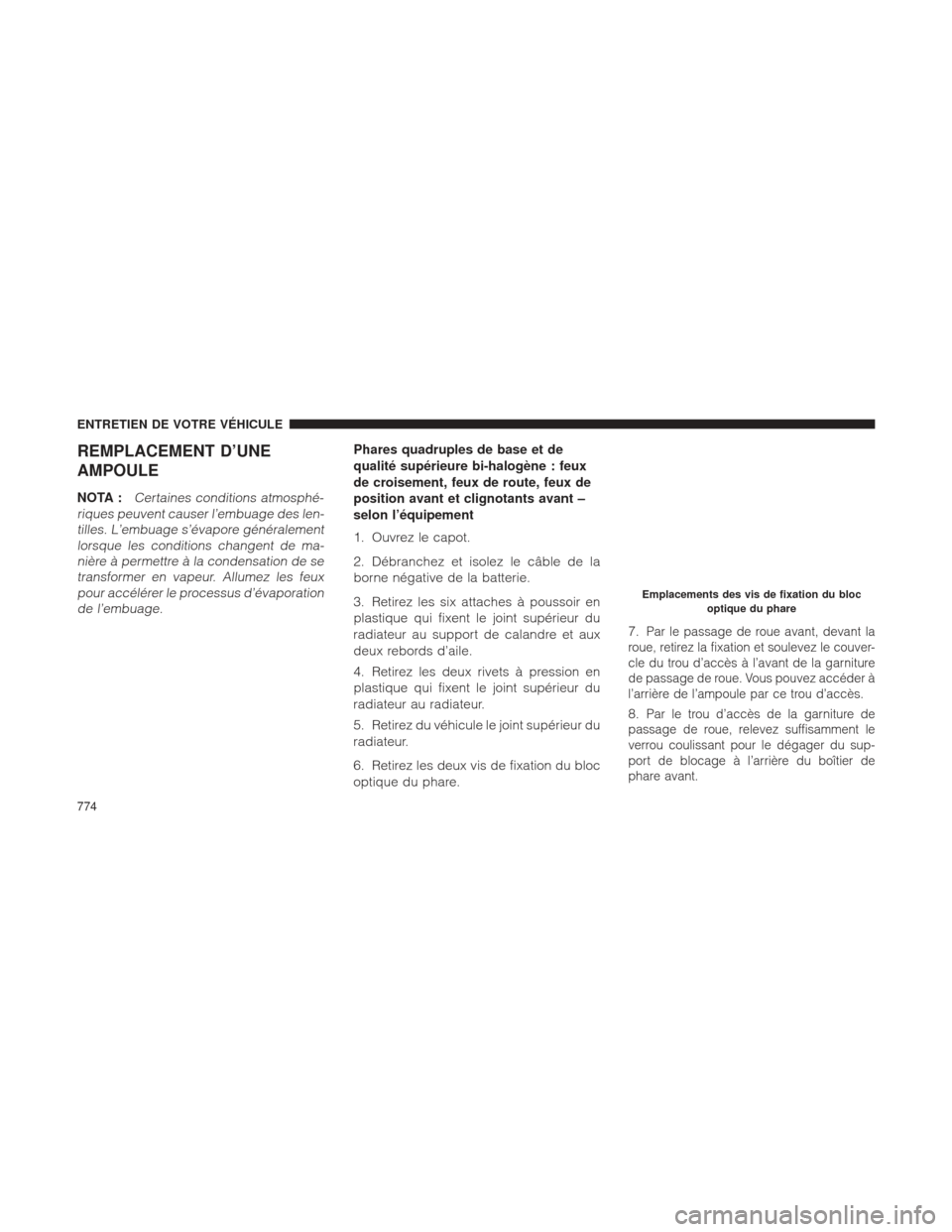

REMPLACEMENT D’UNE
AMPOULE
NOTA :Certaines conditions atmosphé-
riques peuvent causer l’embuage des len- tilles. L’embuage s’évapore généralementlorsque les conditions changent de ma-nière à permettre à la condensation de setransformer en vapeur. Allumez les feuxpour accélérer le processus d’évaporationde l’embuage.
Phares quadruples de base et de
qualité supérieure bi-halogène : feux
de croisement, feux de route, feux de
position avant et clignotants avant –
selon l’équipement
1. Ouvrez le capot.
2. Débranchez et isolez le câble de la
borne négative de la batterie.
3. Retirez les six attaches à poussoir en
plastique qui fixent le joint supérieur du
radiateur au support de calandre et aux
deux rebords d’aile.
4. Retirez les deux rivets à pression en
plastique qui fixent le joint supérieur du
radiateur au radiateur.
5. Retirez du véhicule le joint supérieur du
radiateur.
6. Retirez les deux vis de fixation du bloc
optique du phare. 7.
Par le passage de roue avant, devant la
roue, retirez la fixation et soulevez le couver-
cle du trou d’accès à l’avant de la garniture
de passage de roue. Vous pouvez accéder à
l’arrière de l’ampoule par ce trou d’accès.
8.Par le trou d’accès de la garniture de
passage de roue, relevez suffisamment le
verrou coulissant pour le dégager du sup-
port de blocage à l’arrière du boîtier de
phare avant.
Emplacements des vis de fixation du bloc
optique du phare
ENTRETIEN DE VOTRE VÉHICULE
774

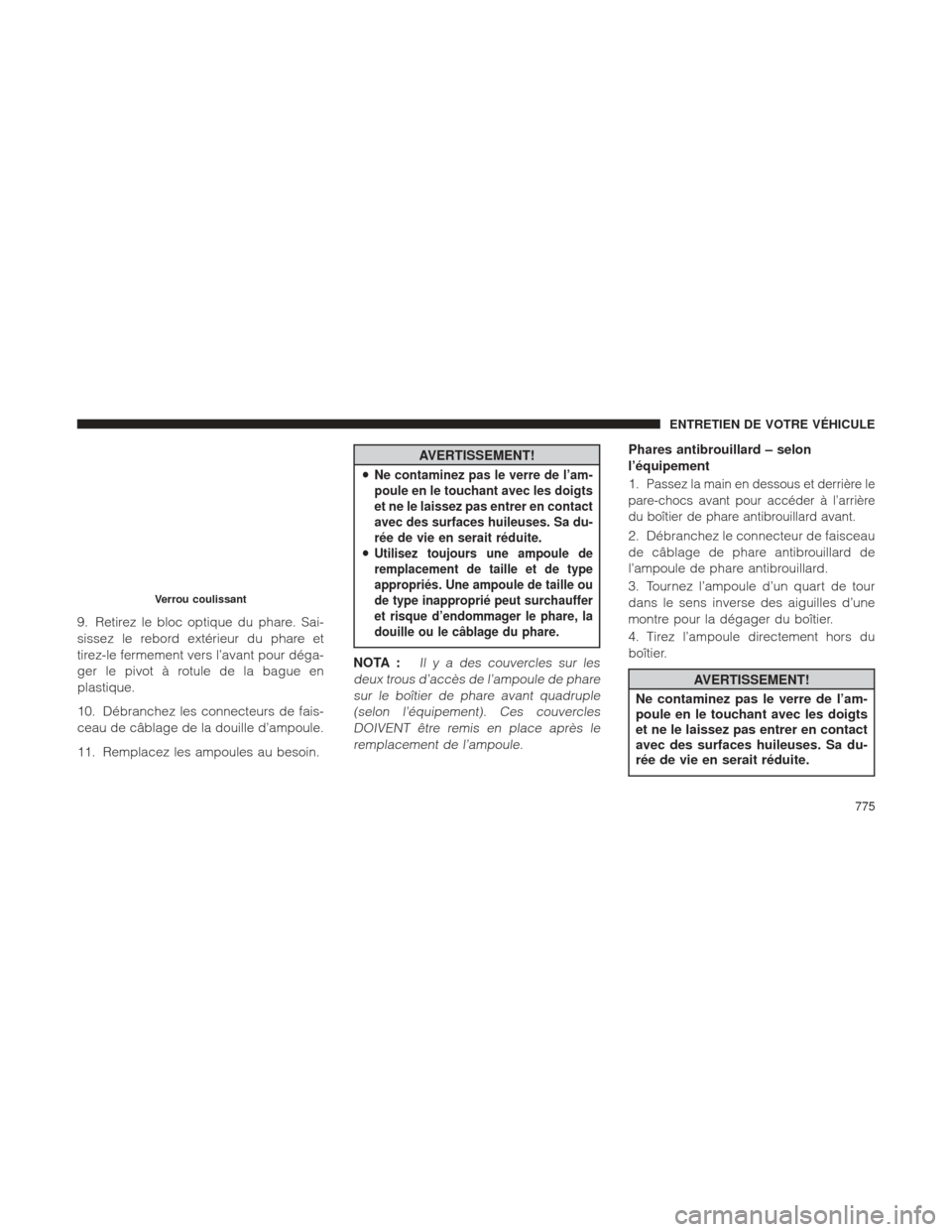

9. Retirez le bloc optique du phare. Sai-
sissez le rebord extérieur du phare et
tirez-le fermement vers l’avant pour déga-
ger le pivot à rotule de la bague en
plastique.
10. Débranchez les connecteurs de fais-
ceau de câblage de la douille d’ampoule.
11. Remplacez les ampoules au besoin.
AVERTISSEMENT!
•Ne contaminez pas le verre de l’am-
poule en le touchant avec les doigts
et ne le laissez pas entrer en contact
avec des surfaces huileuses. Sa du-
rée de vie en serait réduite.
•Utilisez toujours une ampoule de
remplacement de taille et de type
appropriés. Une ampoule de taille ou
de type inapproprié peut surchauffer
et risque d’endommager le phare, la
douille ou le câblage du phare.
NOTA :Il y a des couvercles sur les
deux trous d’accès de l’ampoule de phare sur le boîtier de phare avant quadruple(selon l’équipement). Ces couverclesDOIVENT être remis en place après leremplacement de l’ampoule.
Phares antibrouillard – selon
l’équipement
1.
Passez la main en dessous et derrière le
pare-chocs avant pour accéder à l’arrière
du boîtier de phare antibrouillard avant.
2. Débranchez le connecteur de faisceau
de câblage de phare antibrouillard de
l’ampoule de phare antibrouillard.
3. Tournez l’ampoule d’un quart de tour
dans le sens inverse des aiguilles d’une
montre pour la dégager du boîtier.
4. Tirez l’ampoule directement hors du
boîtier.
AVERTISSEMENT!
Ne contaminez pas le verre de l’am-
poule en le touchant avec les doigts
et ne le laissez pas entrer en contact
avec des surfaces huileuses. Sa du-
rée de vie en serait réduite.
Verrou coulissant
ENTRETIEN DE VOTRE VÉHICULE
775

Feux arrière, feux d’arrêt, clignotants
et feux de recul
1. Retirez les deux vis qui traversent la
tôle de la caisse.
2. Tirez le côté extérieur du feu vers l’ar-
rière suffisamment pour pouvoir dégager
les deux prises, qui se trouvent sur le côté
extérieur du boîtier, des deux dispositifs
de retenue de plastique du panneau laté-
ral de la boîte extérieure.3. Débranchez les connecteurs de fais-
ceau de câblage de la douille d’ampoule.
4.
Tournez la douille de l’ampoule d’un
quart de tour dans le sens inverse des
aiguilles d’une montre pour la déverrouiller
de son boîtier.
5. Tirez l’ampoule directement hors de la
douille.
AVERTISSEMENT!
Ne contaminez pas le verre de l’am-
poule en le touchant avec les doigts
et ne le laissez pas entrer en contact
avec des surfaces huileuses. Sa du-
rée de vie en serait réduite.
6. Inversez cette procédure pour installer
l’ampoule et le boîtier.
Feu de freinage central surélevé avec
éclairage de l’espace de chargement
1. Retirez les deux vis qui fixent le boîtier
et la lentille à la carrosserie, tel qu’illustré.
Emplacement des vis des feux arrière
Retrait du feu arrière
ENTRETIEN DE VOTRE VÉHICULE
776

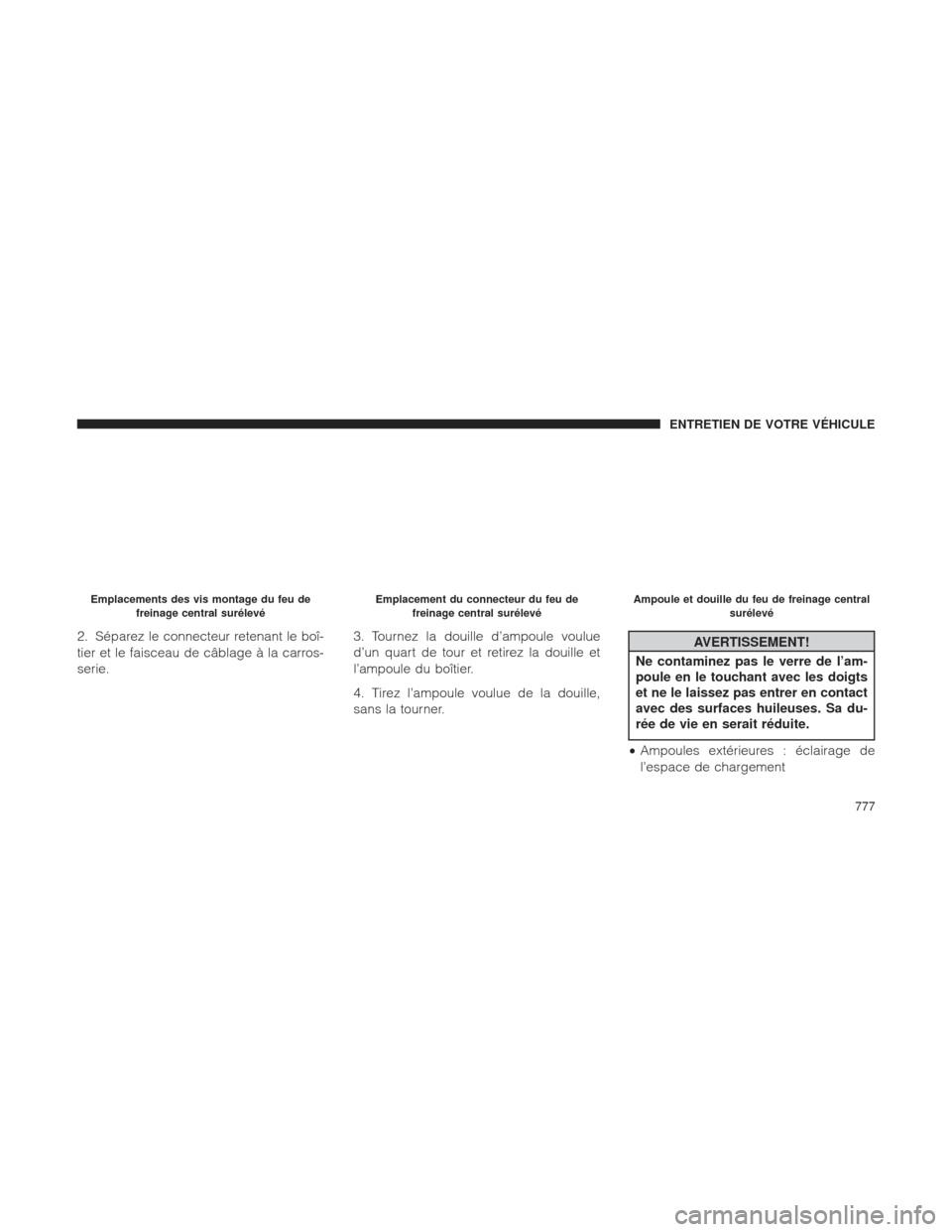

2. Séparez le connecteur retenant le boî-
tier et le faisceau de câblage à la carros-
serie.3. Tournez la douille d’ampoule voulue
d’un quart de tour et retirez la douille et
l’ampoule du boîtier.
4. Tirez l’ampoule voulue de la douille,
sans la tourner.AVERTISSEMENT!
Ne contaminez pas le verre de l’am-
poule en le touchant avec les doigts
et ne le laissez pas entrer en contact
avec des surfaces huileuses. Sa du-
rée de vie en serait réduite.
• Ampoules extérieures : éclairage de
l’espace de chargement
Emplacements des vis montage du feu de
freinage central surélevéEmplacement du connecteur du feu defreinage central surélevéAmpoule et douille du feu de freinage central surélevé
ENTRETIEN DE VOTRE VÉHICULE
777

•Ampoule intérieure : feu de freinage
central surélevé
5. Installez les ampoules et le boîtier dans
l’ordre inverse de la dépose.
Feux de gabarit supérieurs de
cabine – selon l’équipement
1. Retirez les deux vis sur le dessus du
bloc optique. 2. Tournez la douille d’ampoule d’un
quart de tour et retirez-la du bloc optique.
3. Retirez l’ampoule de la douille, sans la
tourner, et remplacez-la.
Barre de feux de position arrière
(modèles à roues arrière jumelées) –
selon l’équipement
1. Desserrez les deux vis et le boîtier pour
accéder aux douilles d’ampoule.
Retrait de la vis arrière du feu de gabarit vis
Retrait de la douille d’ampoule du feu de
gabarit
Retrait de l’ampoule de la douille d’ampoule
ENTRETIEN DE VOTRE VÉHICULE
